Bộ trao đổi nhiệt được sử dụng rộng rãi trong các hệ thống sưởi ấm và làm mát, các loại bộ trao đổi nhiệt phổ biến chủ yếu là bộ trao đổi nhiệt dạng vỏ và ống, thể tích, xoắn ốc, tấm, vỏ. Bộ trao đổi nhiệt dạng tấm có cấu trúc dạng sóng đặc biệt của tấm kim loại, sao cho phần bên trong có chuyển động mạnh, có thể tăng cường truyền nhiệt chất lỏng ở hai bên, với hệ số truyền nhiệt cao, khả năng thích ứng, cấu trúc nhỏ gọn, làm sạch và tháo dỡ thuận tiện, lợi thế lắp ráp linh hoạt.
Đặc điểm cấu trúc trao đổi nhiệt 1 tấm ngắn gọn

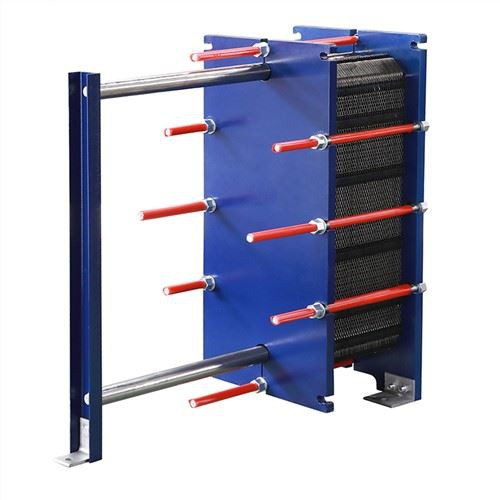

Bộ trao đổi nhiệt dạng tấm chủ yếu bao gồm tấm trao đổi nhiệt, miếng đệm, vỏ cố định, bu lông kẹp và các bộ phận chính khác.
Tấm trao đổi nhiệt là một tập hợp các tấm lưu lượng dạng lưới điển hình, linh hoạt với nhau, tấm chung có dạng sóng ngoằn ngoèo, hình cầu, thẳng, v.v. Giữa các tấm bằng miếng đệm để ngăn cách, hai loại chất lỏng (chất lỏng A, chất lỏng B) trong đường ống tương ứng của chúng chảy và trao đổi nhiệt giữa các tấm trao đổi nhiệt.
Quy trình vận hành bộ trao đổi nhiệt 2 tấm các vấn đề thường gặp
Bộ trao đổi nhiệt dạng tấm được sử dụng rộng rãi, hiệu quả cao, nhưng cấu trúc của thiết bị cũng dẫn đến tấm trao đổi nhiệt giữa khe hẹp dễ bị tắc, hư hỏng tấm, tuổi thọ của miếng đệm và các vấn đề khác, dẫn đến hiệu quả giảm, có rủi ro về bảo mật. Bộ trao đổi nhiệt dạng tấm trong việc sử dụng các vấn đề phổ biến chủ yếu bao gồm các điểm sau.
Gioăng hư hỏng, lão hóa. Miếng đệm tấm thông thường cho cao su và các vật liệu khác, sử dụng lâu dài cần phải được thay thế thường xuyên, nếu không có thể dẫn đến lão hóa cao su, bịt kín không chặt, hiện tượng lỏng dây lỏng.
Các bộ phận lỏng lẻo như tấm che cố định và bu lông kẹp có thể dẫn đến rò rỉ chất lỏng.
Chia tỷ lệ trong tấm. Cặn trên tấm trao đổi nhiệt dạng tấm truyền nhiệt có ảnh hưởng lớn đến chất lượng nước không đủ tiêu chuẩn, chất lỏng trong magie, canxi, cacbonat và các phản ứng khác tạo ra kết tủa gắn vào lớp dán trên tấm hoặc sự hiện diện của tạp chất cơ học có thể dẫn đến sự co giãn bên trong tấm.
Tấm vỡ. Chất lỏng truyền nhiệt có thể có các hạt tạp chất lớn như cát, rỉ sét, v.v. bám vào tấm và miếng đệm, có thể do sự thay đổi đột ngột của áp suất hệ thống, chất lỏng ăn mòn hoặc vết nứt do mỏi trên tấm kim loại, v.v. bật, dẫn đến vỡ tấm truyền nhiệt.
Ăn mòn đường ống. Bộ trao đổi nhiệt dạng tấm thường có chất lỏng ở nhiệt độ cao và thấp, thường ăn mòn bên trong nhẹ, các mối nối hoạt động lâu dài, đường ống bên ngoài có thể xuất hiện ăn mòn, cần thường xuyên tiến hành phòng chống ăn mòn đường ống và bảo dưỡng lớp cách nhiệt bên ngoài.
Hoạt động không đúng của người vận hành. Không tuân thủ nghiêm ngặt các quy trình, chẳng hạn như lắp đặt miếng đệm tháo rời thiết bị, lắp đặt sai tấm trao đổi nhiệt có thể dẫn đến giảm hiệu quả.
Ví dụ về vệ sinh và bảo trì bộ trao đổi nhiệt 3 tấm
3.1 Tình hình cơ bản của dự án
Bảo tàng Khoa học và Công nghệ Trung Quốc có tổng cộng 3 bộ trao đổi nhiệt dạng tấm, được lắp đặt trong phòng lạnh ở tầng một, chất lỏng trao đổi nhiệt ở cả hai bên: nhiệt độ xuất nhập dung dịch glycol là 2,5 độ / 11,3 độ, nhiệt độ xuất nhập nước lạnh là 13,3 độ / 4,5 độ, thiết bị có tấm hiệu dụng 423 miếng. Để đảm bảo thiết bị hoạt động bình thường và hiệu quả, sự kết hợp giữa bảo trì hàng ngày và hệ thống bảo trì vệ sinh thường xuyên được áp dụng. Áp suất và nhiệt độ phía chất lỏng của thiết bị được ghi lại thường xuyên hàng ngày.
3.2 Vệ sinh thường xuyên
(1) Quy trình làm sạch: lựa chọn chất tẩy rửa → tháo gỡ → làm sạch → sấy khô → lắp ráp → vận hành thử.
(2) Điểm công nghệ làm sạch.
Lựa chọn chất tẩy rửa. Chọn chất làm sạch thích hợp, chất làm sạch được sử dụng trong quá trình làm sạch không được làm hỏng, phá hủy miếng đệm và màng thụ động bề mặt tấm thép không gỉ, không được sử dụng thiết bị làm sạch bằng axit clo hóa (như axit clohydric), tẩy cặn có thể sử dụng axit nitric, v.v. TRÊN.
Tháo gỡ. Trước khi tháo rời bộ trao đổi nhiệt dạng tấm, phải hoàn thành việc giảm áp suất của hệ thống, đồng thời giảm nhiệt độ chất lỏng bên trong của bộ trao đổi nhiệt dạng tấm xuống dưới 40 độ. Khi tháo mảnh tấm trao đổi nhiệt dạng tấm phải giữ các bu lông chéo ở vị trí ban đầu, sau đó tháo các bu lông còn lại, thiết bị được tháo rời khi tấm nén cố định và tấm nén di động và bó tấm không tách rời. Các tấm được sắp xếp gọn gàng và dán nhãn sau khi tháo ra để thuận tiện cho việc lắp ráp sau này.
Làm sạch. Các tấm có thể được rửa sạch bằng máy rửa áp lực cao, bàn chải mềm, v.v. Không được sử dụng chất ma sát cứng như cát. Ngâm tấm vào dung dịch tẩy rửa khoảng 12h để loại bỏ lớp cặn dày hơn trên bề mặt. Rửa sạch và làm sạch bằng nước sau khi ngâm. Chất thải làm sạch đã qua sử dụng cần được vận chuyển đến địa điểm được chỉ định để xử lý.
Sấy khô. Sau khi các tấm được để khô hoàn toàn, các miếng đệm sẽ được lắp vào và việc lắp ráp chỉ có thể được tiến hành sau đó.
Cuộc họp. Trước khi lắp ráp, hãy kiểm tra xem các miếng đệm đã được lắp chắc chắn chưa, các tấm đệm có được làm sạch và các tấm đệm không bị hư hỏng. Lắp ráp và ép theo nhãn của tấm, và ngăn chặn việc lắp ráp ngược.
Vận hành. Kiểm tra rò rỉ trước khi khởi động. Ngay cả khi có một lượng rò rỉ nhỏ trong quá trình khởi động ban đầu, rò rỉ sẽ dừng lại sau khi hoạt động bình thường.
3.3 Thay thế vật liệu
Để ngăn ngừa rò rỉ chất lỏng và các hư hỏng khác, cần phải thay thế định kỳ tất cả các miếng đệm và các bộ phận có thể đeo được khác, đồng thời thay thế một phần các tấm, bu lông và các bộ phận bị mòn và ăn mòn khác theo điều kiện hiện trường.
3.4 Bảo trì cách nhiệt và chống ăn mòn
Các ống và thiết bị trao đổi nhiệt dạng tấm cần được bọc bằng lớp cách nhiệt bên ngoài để giảm thất thoát nhiệt và ngăn ngừa sự ngưng tụ hơi nước trên bề mặt bên ngoài. Kiểm tra định kỳ hàng ngày lớp cách nhiệt, chống ăn mòn và bảo vệ, tháo dỡ thiết bị sau đế và khung kim loại để kiểm tra chống ăn mòn và loại bỏ rỉ sét, cách nhiệt và cách nhiệt lạnh bằng bông cách nhiệt cao su loại B1, lớp bảo vệ có thể được sử dụng với tấm nhôm cán dày 1,2 mm.
4. Kết luận
Để tránh các vấn đề như chất lượng nước chất lỏng kém khi vận hành an toàn và hiệu quả của thiết bị trao đổi nhiệt, Bảo tàng Khoa học và Công nghệ Trung Quốc đã trao đổi nhiệt dạng tấm ở cả hai mặt của chất lỏng trong nước lạnh sử dụng nước làm mềm đã qua xử lý, dung dịch glycol sử dụng 25% glycol và 75% nước cất, nhưng việc tháo gỡ và bảo trì thực tế tấm trao đổi nhiệt vẫn còn ở một lượng nhỏ cặn, bùn và tạp chất cơ học và các mảnh vụn khác, tấm riêng lẻ xuất hiện trong mắt cát, bên ngoài khu vực khung kim loại của thiết bị bị ăn mòn. Ăn mòn vùng kim loại của khung ngoài của thiết bị.
Tuân thủ các quy trình vận hành để bộ trao đổi nhiệt dạng tấm hoạt động chính xác, hiểu được các lỗi thiết bị thường gặp, việc vệ sinh thường xuyên, thay thế và bảo trì gioăng là cần thiết.
